Safety Administration Editor
O Safety Administration Editor permite as seguintes tarefas:
• Mostrar o status do programa safety
• Mostrar a F-collective signature
• Mostrar o status do safety mode
• Criar/organizar F-runtime groups
• Mostrar informações em F-blocks
• Mostrar informações de tipos de dados PLC F-compatíveis
• Especificar/alterar a proteção de acesso
• Especificar/alterar configurações gerais para o programa safety
O Safety Administration Editor está dividido nas seguintes áreas:
General
Em General, o status do modo safety, o programa safety e a F-signature coletiva são exibidos para você. Informações adicionais sobre a área General podem ser obtidas na área General .
F-runtime groups
Um programa safety consiste de um ou dois F-runtime groups. Em F-runtime groups , você determina os blocos e propriedades de um F-runtime group.
F-blocks
Em F-blocks, você pode encontrar informações sobre os blocos F usados em seu programa safety e suas propriedades. Informações adicionais sobre a área F-blocks podem ser obtidas em F-blocks area.
Access protection
Em Access protection, você pode configurar, alterar ou revogar a senha do programa safety. A proteção de acesso é obrigatória para operações produtivas.
Settings
Em Settings, você configura parâmetros do programa safety.
Configurando a proteção de acesso
É essencial fornecer proteção de acesso no modo de produção para o acesso ao SIMATIC
Safety F-system.
Nenhuma proteção de acesso é inicialmente necessária para fins de teste, comissionamento, etc. Isto é, você pode executar todas as ações offline e online sem proteção de acesso, ou seja, sem solicitação de senha.
Para configurar a proteção de acesso para operação produtiva, siga estas etapas:

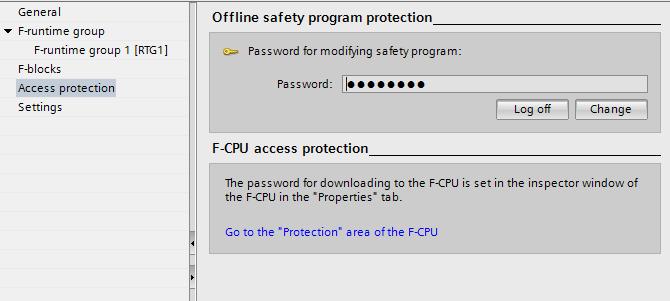

1 - Na área de navegação dos Safety Administration Editors, mude para Access protection .
2 - Em Offline safety program protection , clique em Set up. Digite a senha na caixa de diálogo exibida e insira-a novamente para confirmar.
3 - Feche a caixa de diálogo com OK.
4 - Em F-CPU access protection, clique no link Go to the Protection area of the F-CPU.
5 - Em Protection, selecione a opção Full access (no protection). Em Access permission , insira uma senha. Em seguida, insira a senha novamente para confirmar.
6 - Selecione a F-CPU no project tree.
7 - No menu de atalho para a F-CPU, selecione Download to device > Hardware and software (only changes).
Você só pode fazer alterações no programa safety offline no seu dispositivo de programação/PC se você digitar a senha da Etapa 2.
Você não pode sobrescrever o programa de segurança na F-CPU até que você digite a senha da etapa 4.
Protegendo a F-CPU contra acesso não autorizado
Para evitar modificações não autorizadas ou adulteração de um programa safety, você deve implementar a proteção de acesso apropriada.
Isso pode ser feito, por exemplo, através de medidas organizacionais (como o bloqueio do armário de controle).
No entanto, uma proteção de acesso mais fácil e eficiente pode ser obtida pela atribuição de senhas.
Você pode configurar mecanismos de proteção de acesso separados para o programa de segurança e a F-CPU.
A proteção de acesso para o programa safety garante que o F-program não seja modificado por pessoas não autorizadas.
Você define a senha para proteção de acesso para o programa safety em Safety Administration no TIA Portal.
Depois de ter logado com a senha do programa safety, você pode remover os direitos de acesso ao programa safety da seguinte forma:
• Log out de Safety Administration
• Na barra de menu, Online> Delete access rights
• Fechar o TIA Portal
F-change history
F-change history age como o histórico de alterações do programa de usuário padrão. Em project tree, Common data > Logs, um histórico de F-change é criado para cada F-CPU.
O histórico de F-change registra o seguinte:
• F-collective signature
• User name
• Compile time stamp
• Download do programa safety com time stamp
• F-blocks compilados com signature e time stamp
Ative o histórico de alterações quando começar a configurar ou, o mais tardar, quando tiver definido o nome da CPU específico do projeto final, pois o histórico de alterações está vinculado ao nome da CPU.
Vantagens
• Garante que a última mudança foi carregada, comparando o status online e offline do CRC.
• Qual usuário alterou ou baixou o programa de segurança pode ser rastreado em projetos multiusuários.
• Correspondência de status online e offline sem uma conexão online entre CPU e PG/PC.
Upload consistente de F-CPUs
O TIA Portal V14 SP1 e superior permite que você carregue consistentemente CPUs SIMATIC S7-1500 fail-safe do sistema de automação para o TIA Portal.
Um upload do sistema de automação só é possível se o projeto tiver sido liberado para isto.
Quando você começar a configurar, marque a caixa de seleção Consistent upload em Safety Administration no TIA Portal.
Vantagens
Como não há um gerenciamento de projetos offline complexo, você pode evitar erros e reduzir ainda mais o esforço do serviço.
Know-how protection
STEP 7 Safety V14 ou superior permite ativar a proteção de know-how para blocos fail-safe (FCs e FBs).
A proteção de know-how protege partes específicas do programa contra o acesso de pessoas não autorizadas, independentemente da proteção de acesso do CPU e do programa safety. O conteúdo de um FC ou FB não pode ser visualizado ou modificado sem uma senha.
Durante a fase do projeto, determine até que ponto faz sentido proteger os blocos de um programa de segurança contra o acesso de terceiros.
