Configuração de Hardware

Importar tags para HMI_1

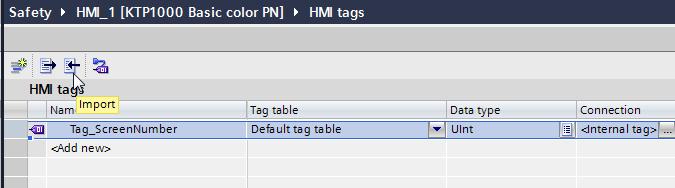

• Abrir HMI tags em HMI_1 > HMI tags > Show all tags.

• Clicar no botão Import.

• Selecionar planilha Safety_HMITags.xlsx baixada do treinamento.

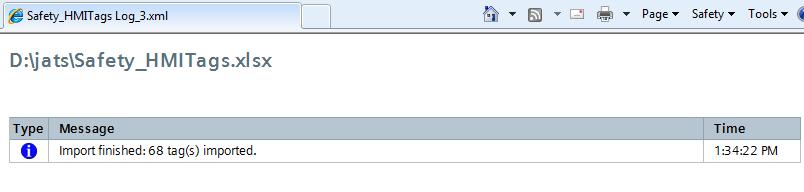

• Importação completada com sucesso.

• Clicar em Click here to view to log file. 68 tags importadas.

Importar Screens do projeto Safety_Final

• Abrir outra instância do TIA Portal. Em uma instância, teremos o projeto Safety e, na outra instância, abriremos o projeto Safety_Final. Faremos a cópia das telas Screen1, Screen2 e Screen3 do projeto Safety_Final para o projeto Safety.

• Clicar em Project view.

• Restaurar projeto Safety_Final. Clicar no item de menu Project > Retrieve...

• Selecionar backup Safety_Final descarregado do treinamento.

• Criar a pasta Final em D:\jats para abrigar o projeto restaurado. Clicar no botão Make New Folder e digitar o nome Final.

• Clicar no botão Ok.

• Selecionar as telas Screen1, Screen2 e Screen3 do projeto Safety_Final. Clicar com o botão direito do mouse e selecionar item de menu Copy. As telas serão copiadas para o projeto Safety.

• Clicar com o botão direito do mouse em Screens do projeto Safety e selecionar item de menu Paste para colar as telas copiadas anteriormente.

• Excluir a tela Root screen clicando com o botão direito do mouse sobre a tela e selecionando item de menu Delete.

• Definir Screen1 como tela inicial. Clicar com o botão direito do mouse sobre Screen1 e selecionar item de menu Define as start screen.

• Fechar a instância com o projeto restaurado Safety_Final.

Screen1

Screen2

Screen3
