Simatic CFU Compact Field Unit

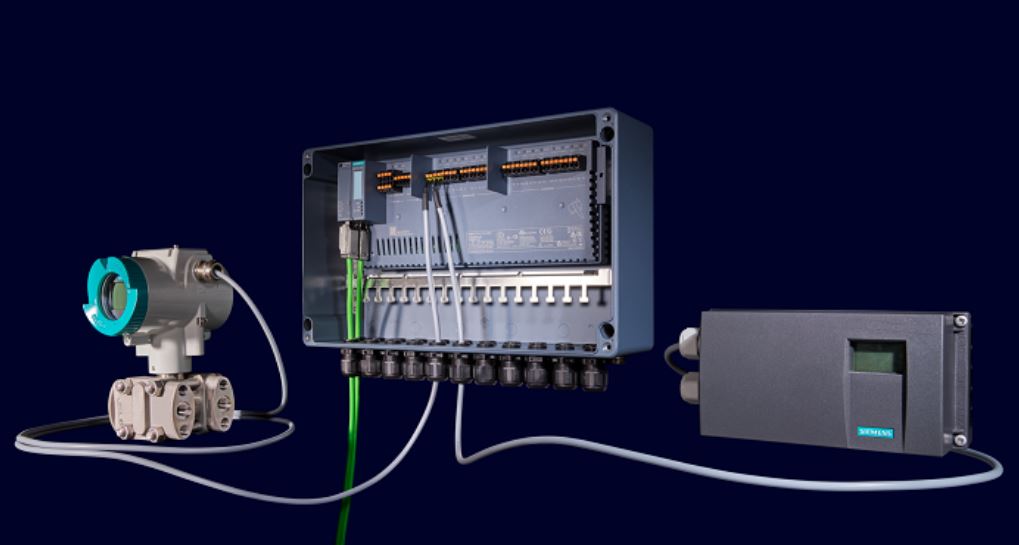

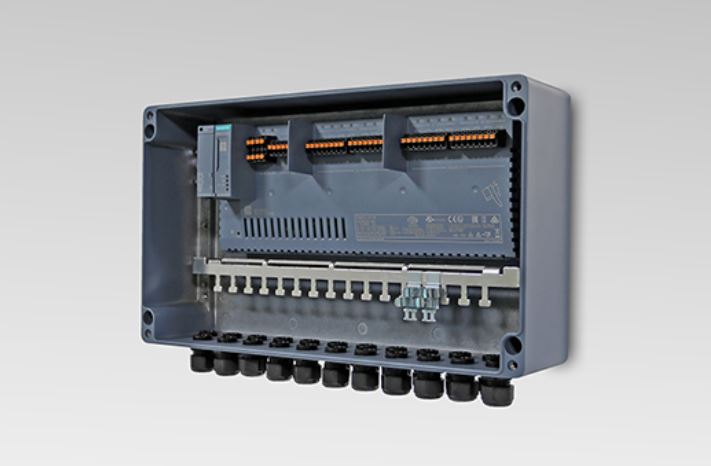

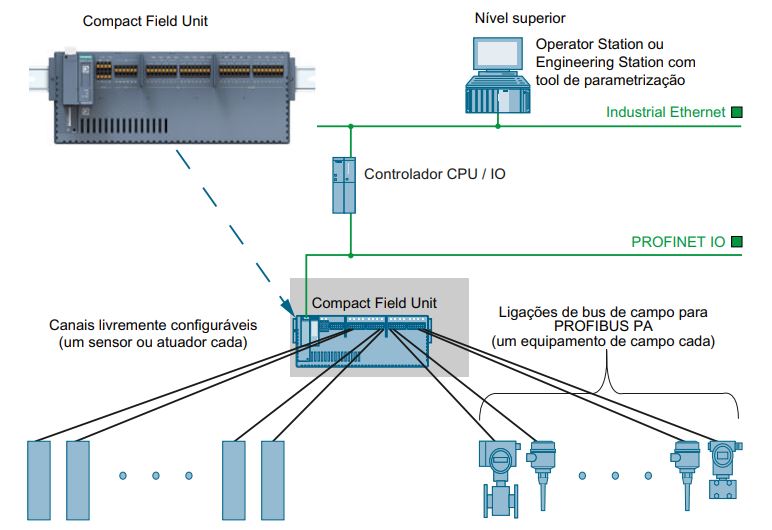

SIMATIC Compact Field Unit (CFU) é uma unidade de campo para aplicação como dispositivo IO no PROFINET IO de uma instalação de automatização.

O distribuidor de campo compacto é instalado no nível do processo e conectado via PROFINET diretamente ao sistema de controle do processo.

Características:

• Conexão PROFINET redundante (S2) para alto grau de disponibilidade

• BusAdapter (por exemplo, elétrico, óptico ou misto)

• Instalação em áreas perigosas até a zona 2/22 (com invólucro conforme)

• Faixa de temperatura estendida de -40 a +70 °C

• Uso em altitudes de até 4000 metros

• Imunidade à interferência de acordo com NAMUR NE21

• Opcional: invólucro de alumínio para uso direto em campo até a zona 2/22

Zona 2: Atmosfera de gás explosiva presente raramente ou durante períodos breves.

Zona 22: Atmosfera de pó explosiva presente raramente ou durante períodos breves.

Edição SIMATIC CFU CIO HART

SIMATIC CFU CIO HART é um dispositivo PROFINET que oferece a possibilidade de conectar todos os tipos de sinais a qualquer canal. É possível processar entradas analógicas (opcionalmente com HART), saídas analógicas (opcionalmente com HART), entradas digitais e saídas digitais. Os tipos de sinais correspondentes são configurados convenientemente usando arrastar e soltar na engenharia.

16 canais de E/S livremente configuráveis:

• Entrada analógica/saída analógica: 0-20 mA, 4-20 mA, 4-20 mA com HART

• Entrada digital/saída digital: DI padrão, DI-Namur, DI Open-Collector; Contador de até 5 kHz; DI 24 V DC; DQ 24 V DC 0,5/2 A

Recursos:

• 16 × canais livremente configuráveis

• Diagnóstico de canal

• Uso do PROFINET BusAdapter

• Configuração em RUN (CiR)

• Redundância de mídia (MRP)

• Instalação em um trilho DIN de 35 mm

Edição SIMATIC CFU PA

Esta implementação combina a simplicidade de um sistema de fiação ponto a ponto com a escalabilidade da comunicação de barramento de campo PROFIBUS PA digital. Assim como com dispositivos de campo digitais, não é necessário saber se o dispositivo de campo discreto é um sensor ou atuador antes da conexão. Isso pode ser convenientemente configurado posteriormente por meio de software. Os dispositivos conectados são endereçados automaticamente.

Características:

• Combinação de barramento de campo digital e E/S discreta:

- 8 × barramento de campo digital (PROFIBUS PA)

- 8 × entradas/saídas digitais, livremente configuráveis

• Detecção e integração com suporte do sistema de dispositivos de campo PROFIBUS PA no sistema de controle de processo

• Assistentes de comissionamento, troca de dispositivos e manutenção

• Implementação de mensagens de diagnóstico de acordo com NAMUR NE 107

• Montagem em trilho padrão de 35 mm

Recursos:

• 16 x Canais de E/S

• Interface PROFINET V2.3 (RT)

• Uso do PROFINET BusAdapter

• Redundância de mídia (MRP)

• Redundância do sistema PROFINET (S2)

• Configuração em RUN (CiR)

Edição SIMATIC CFU DIQ

SIMATIC CFU tem 16 canais de E/S digitais livremente configuráveis e funções de expansão que podem ser parametrizadas opcionalmente.

Dois modos operacionais adicionais podem ser ativados para entradas digitais selecionadas. Modo operacional "contador" e modo operacional "medição de frequência" com uma frequência de corte de 1 kHz. Um desligamento do atuador pode ser definido para as saídas digitais.

Características:

• 16x Entradas/Saídas digitais configuráveis

• 2x Funcionalidade de contador opcional ou medição de frequência

• Interface PROFINET V2.3 (RT)

• Uso do Adaptador de barramento PROFINET

• Redundância de mídia (MRP)

• Redundância do sistema PROFINET (S2)

• Configuração em RUN (CiR)

• Montagem em trilho padrão de 35 mm

Produtos:

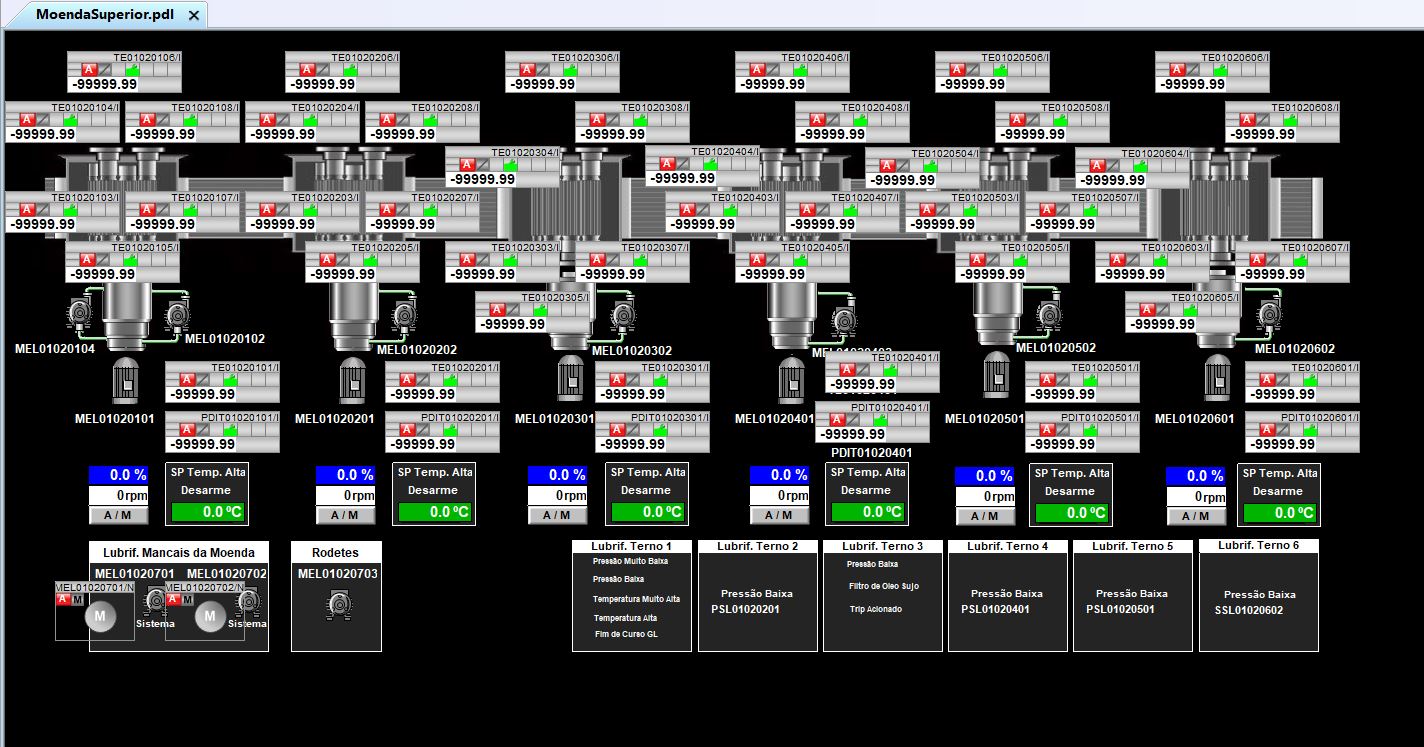

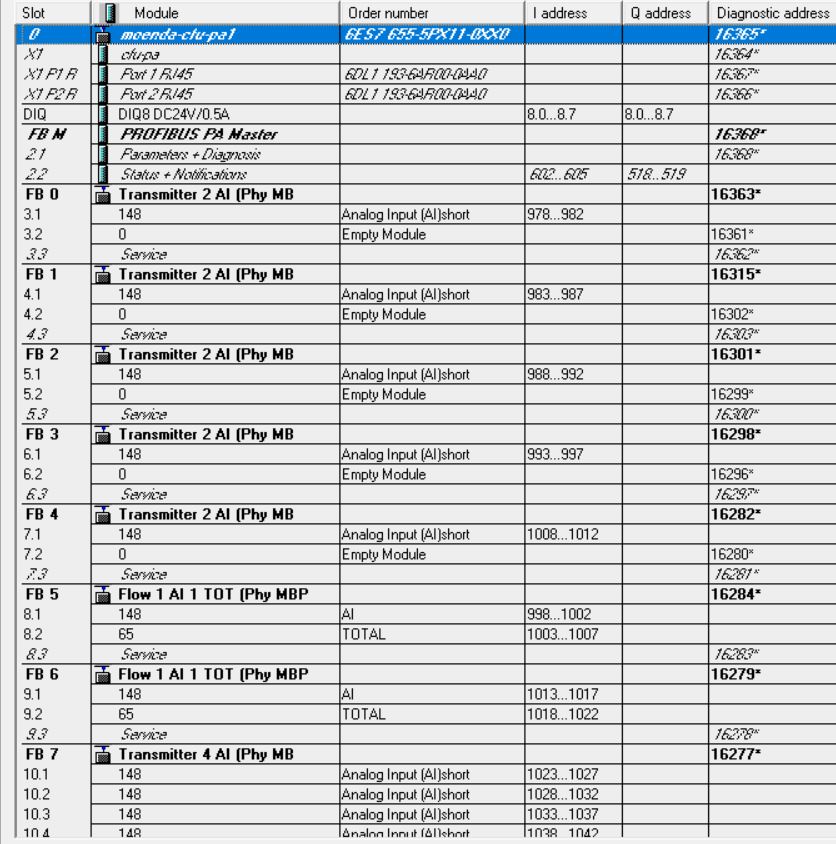

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.5 e nome moenda-cfu-pa1 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa1.

Instrumentos:

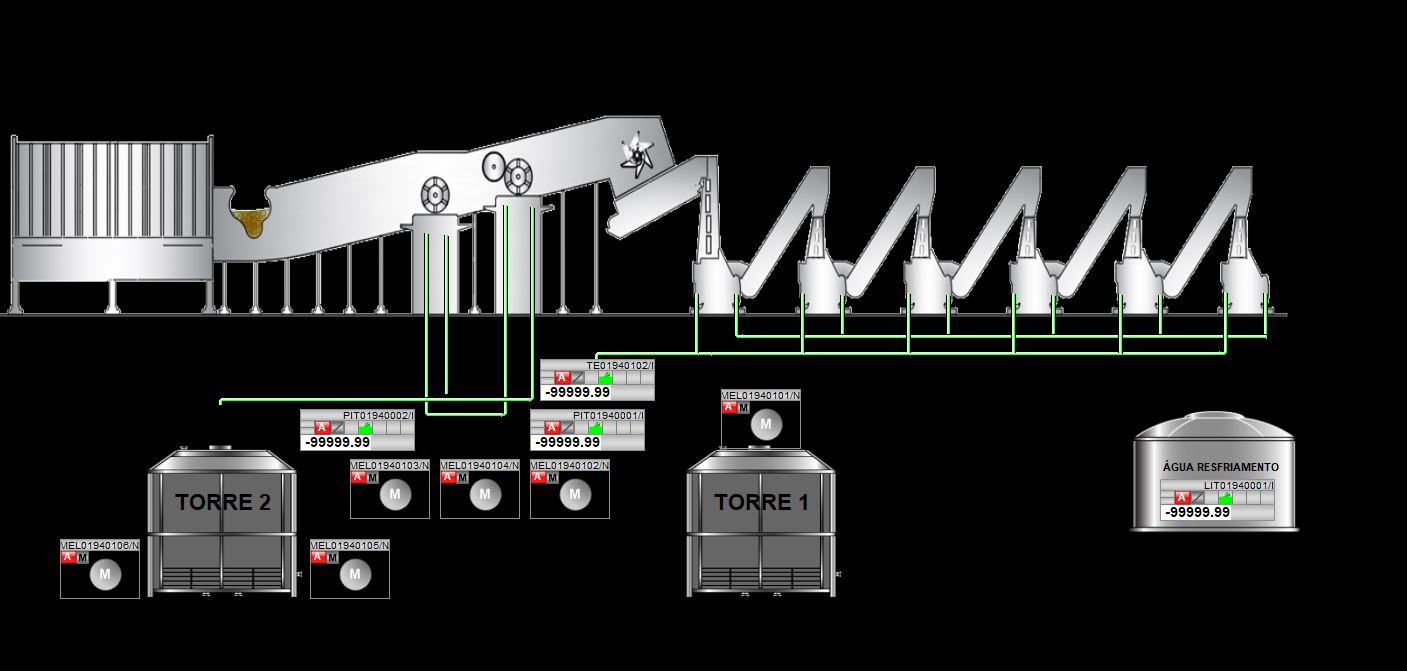

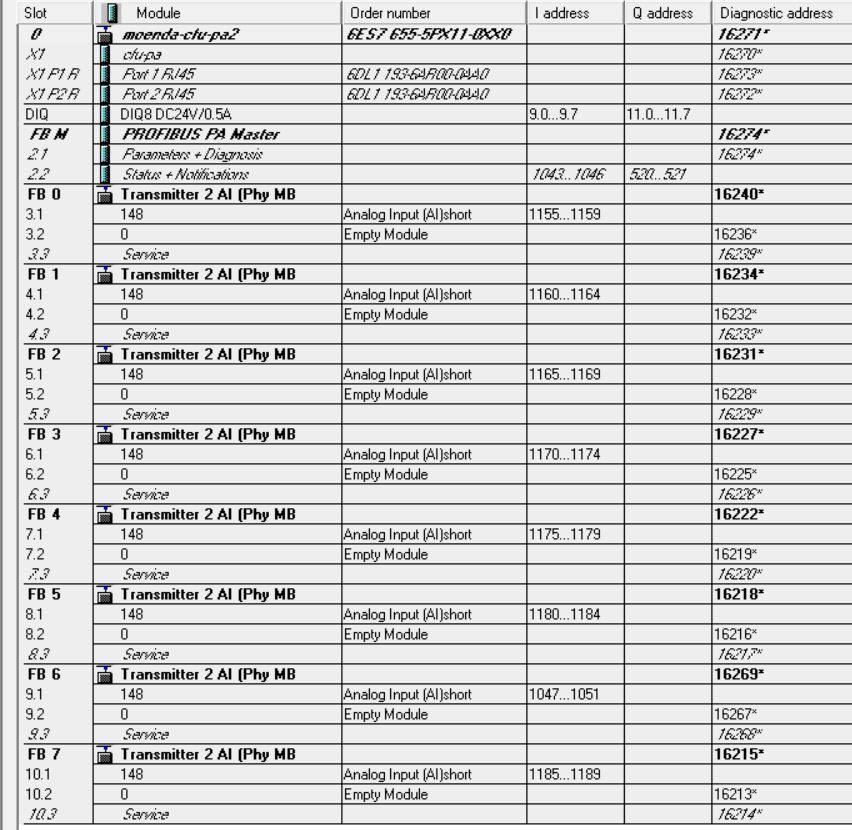

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.6 e nome moenda-cfu-pa2 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa2.

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.7 e nome moenda-cfu-pa3 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa3.

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.8 e nome moenda-cfu-pa4 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa4.

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.9 e nome moenda-cfu-pa5 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa5.

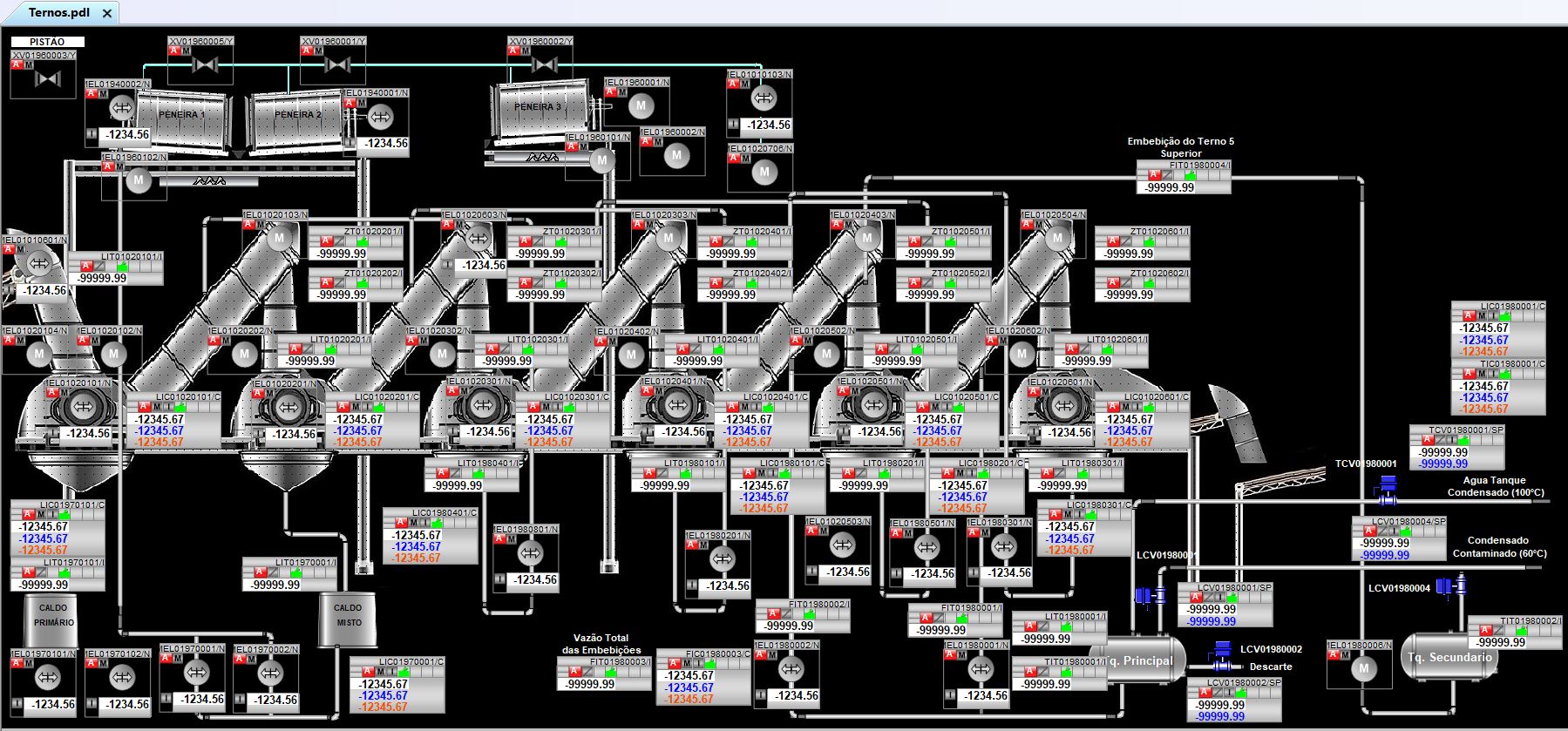

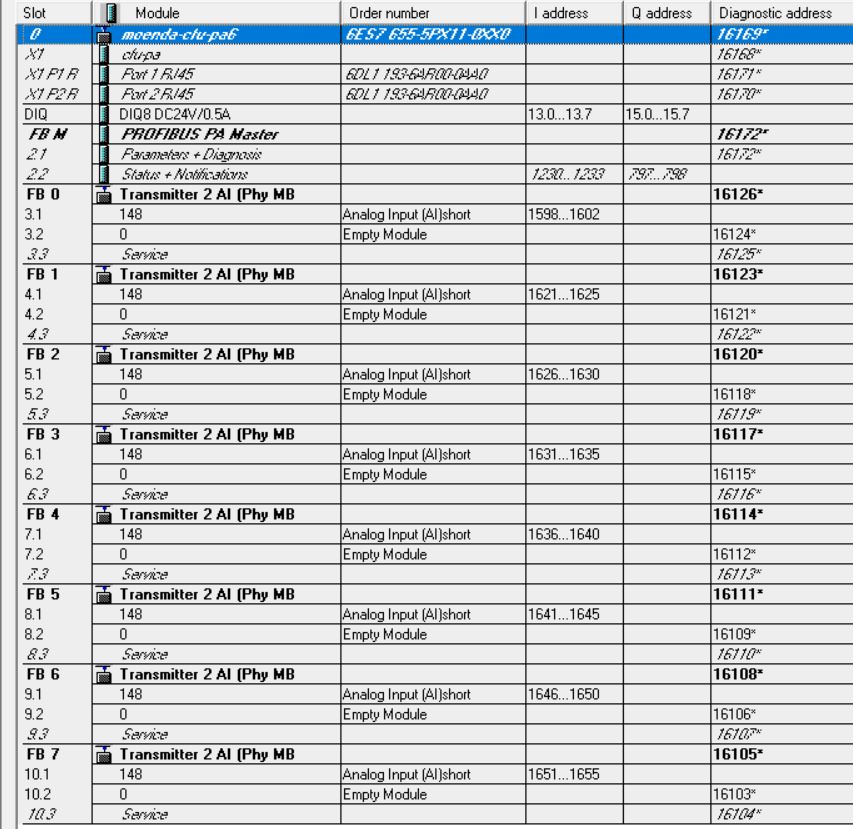

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.10 e nome moenda-cfu-pa6 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa6.

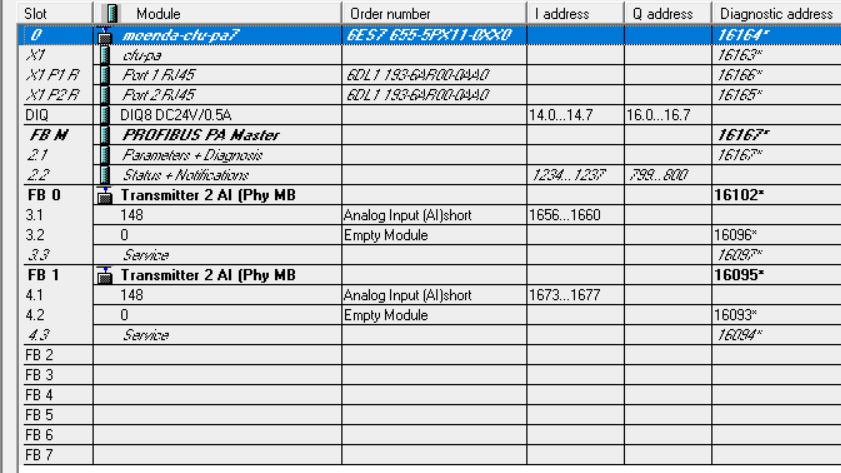

• Inserida CFU Compact Field Unit PA v1.2 na subnet pnmoex5. Definido IP 10.20.62.11 e nome moenda-cfu-pa7 para a CFU.

• Instrumentos Profibus-PA inseridos em moenda-cfu-pa7.

Perfis PROFIBUS PA e arquivos GSD

Para a ligação de equipamentos de campo a uma CFU PA, você precisa escolher entre a aplicação de perfis PA e arquivos GSD específicos para os equipamentos.

O perfis PROFIBUS PA possibilitam trocas simplificadas de equipamentos de campo, em comparação com a aplicação de arquivos GSD do fabricante, específicos para os equipamentos.

Motivos para isto são:

• O equipamento de substituição não precisa ser idêntico.

• O equipamento de substituição apenas precisa suportar o perfil PA ajustado.

• Perfis PROFIBUS PA você encontra na aplicação de SIMATIC PDM na seguinte pasta: PROFIBUS-PA > Profile > Ident Neutral > Siemens AG.

Se o perfil PROFIBUS PA da CFU PA estiver integrado, você encontra o perfil PA da CFU em HW Konfig no catálogo, na pasta: PROFINET IO > I/O > Compact Field Unit > Compact Field Unit PA -> Profibus-PA Profiles...

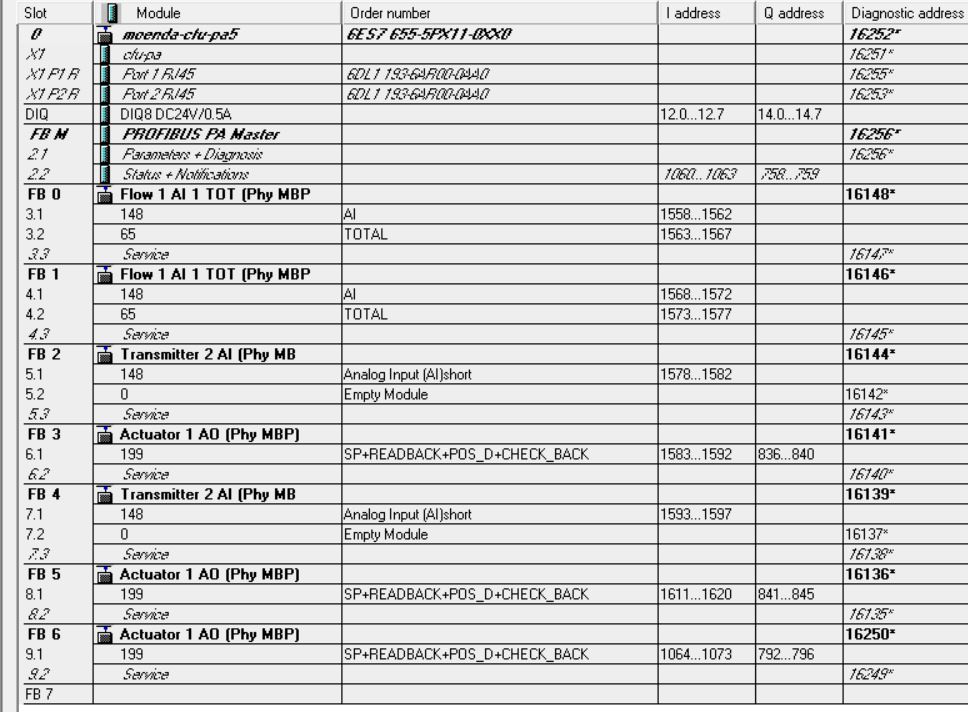

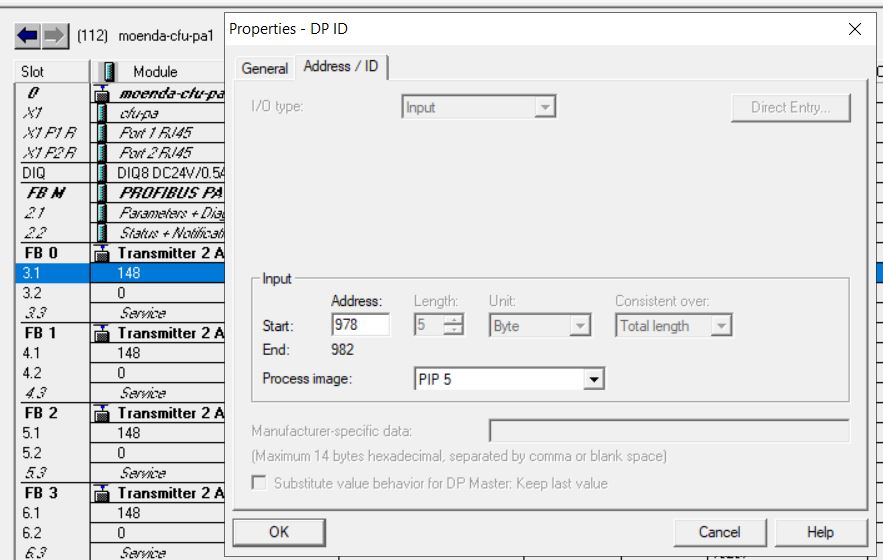

• Definido Process Imagem como PIP5 para todos os endereços de entrada e saída dos instrumentos.

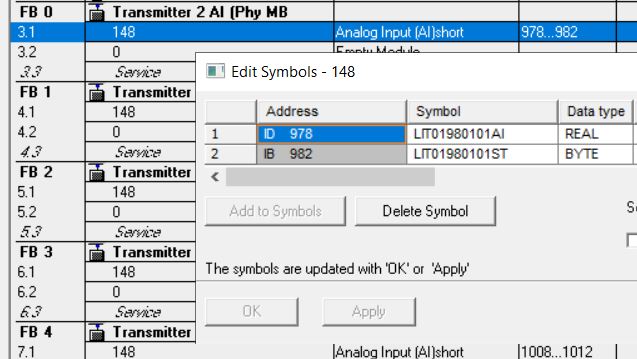

• Inseridos os símbolos para os instrumentos.

• Copiado bloco MonAn da biblioteca BCMs_Lib_V91 para a Master Data Library.

• Editado MonAn da Master Data Library. Transformados os parâmetros SimOn e SimPV do bloco PV_FB em Technological I/O para facilitar a simulação.

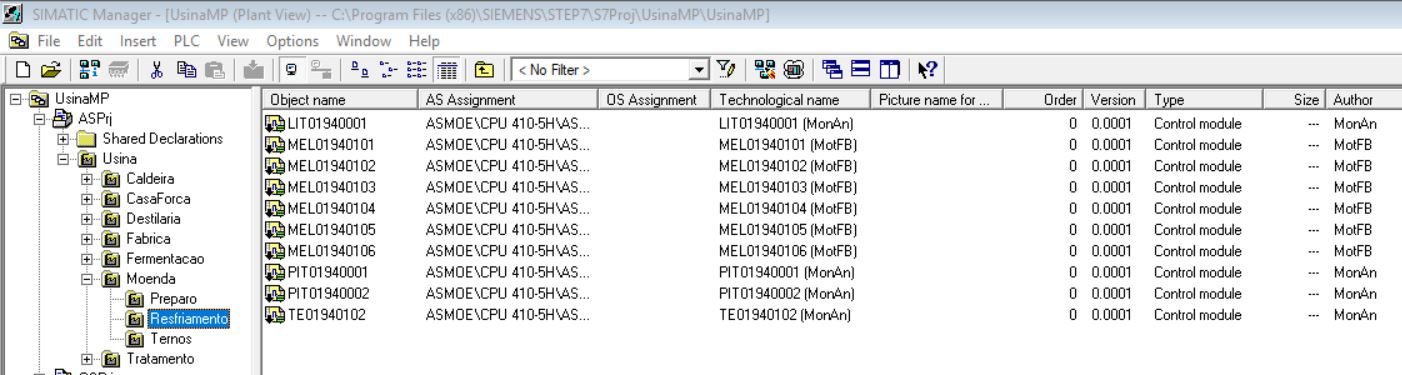

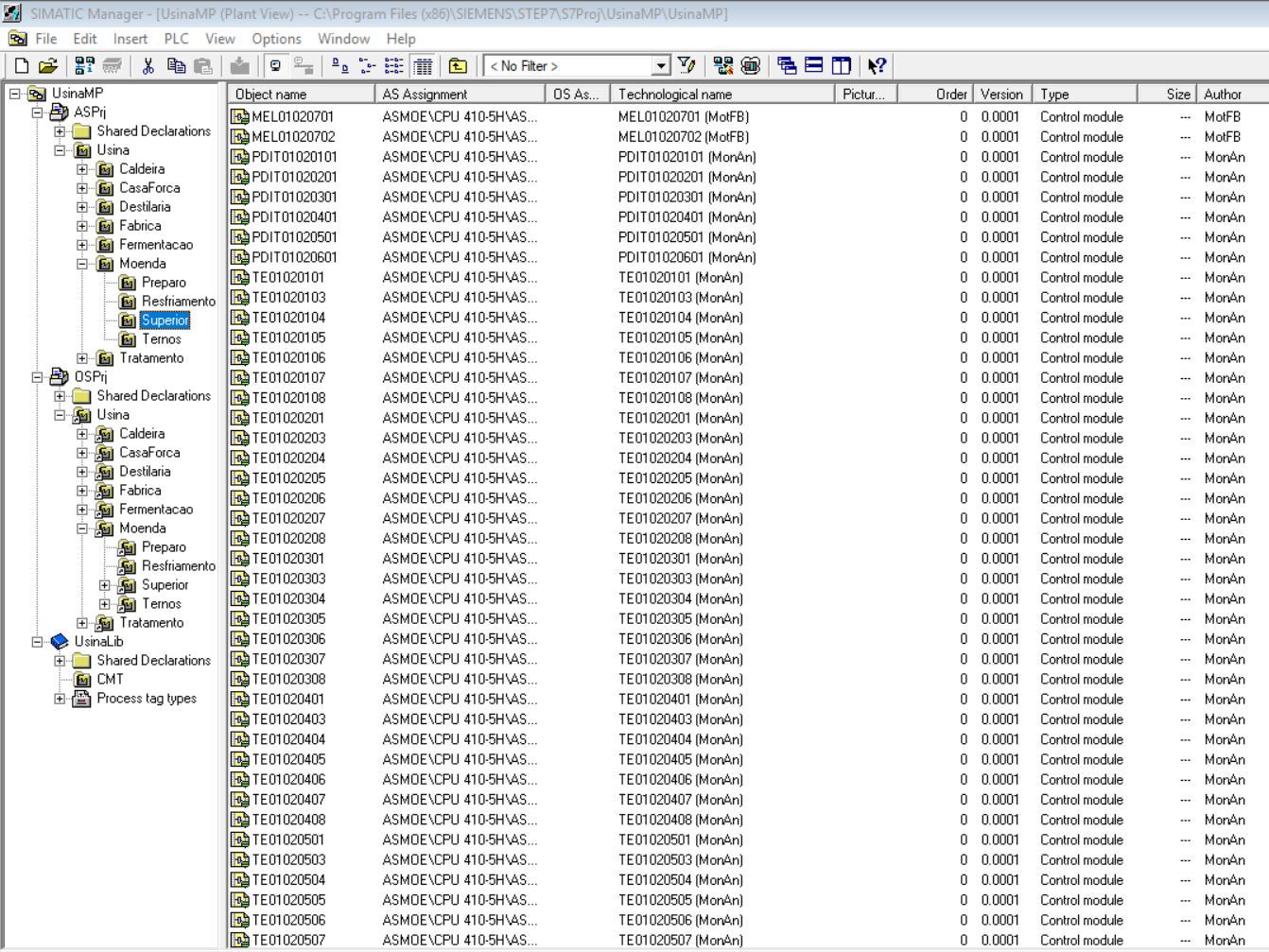

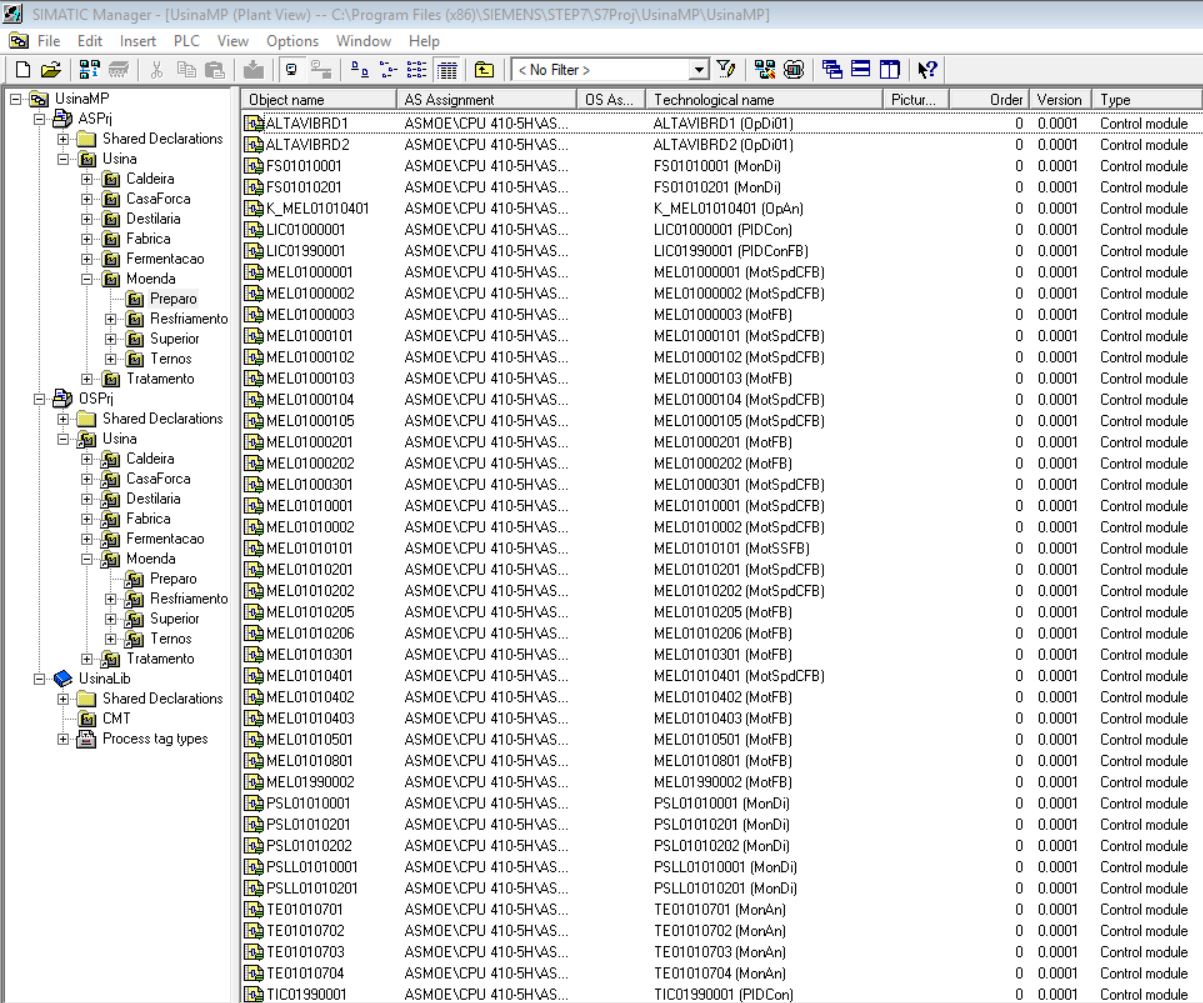

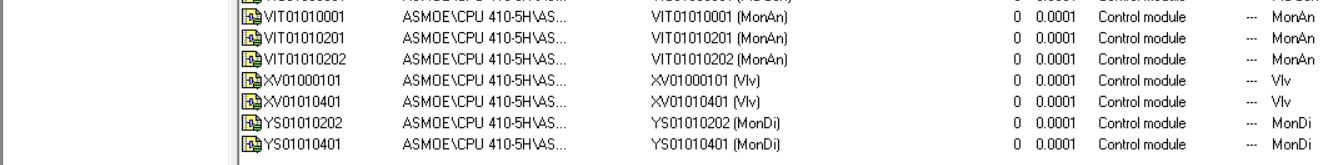

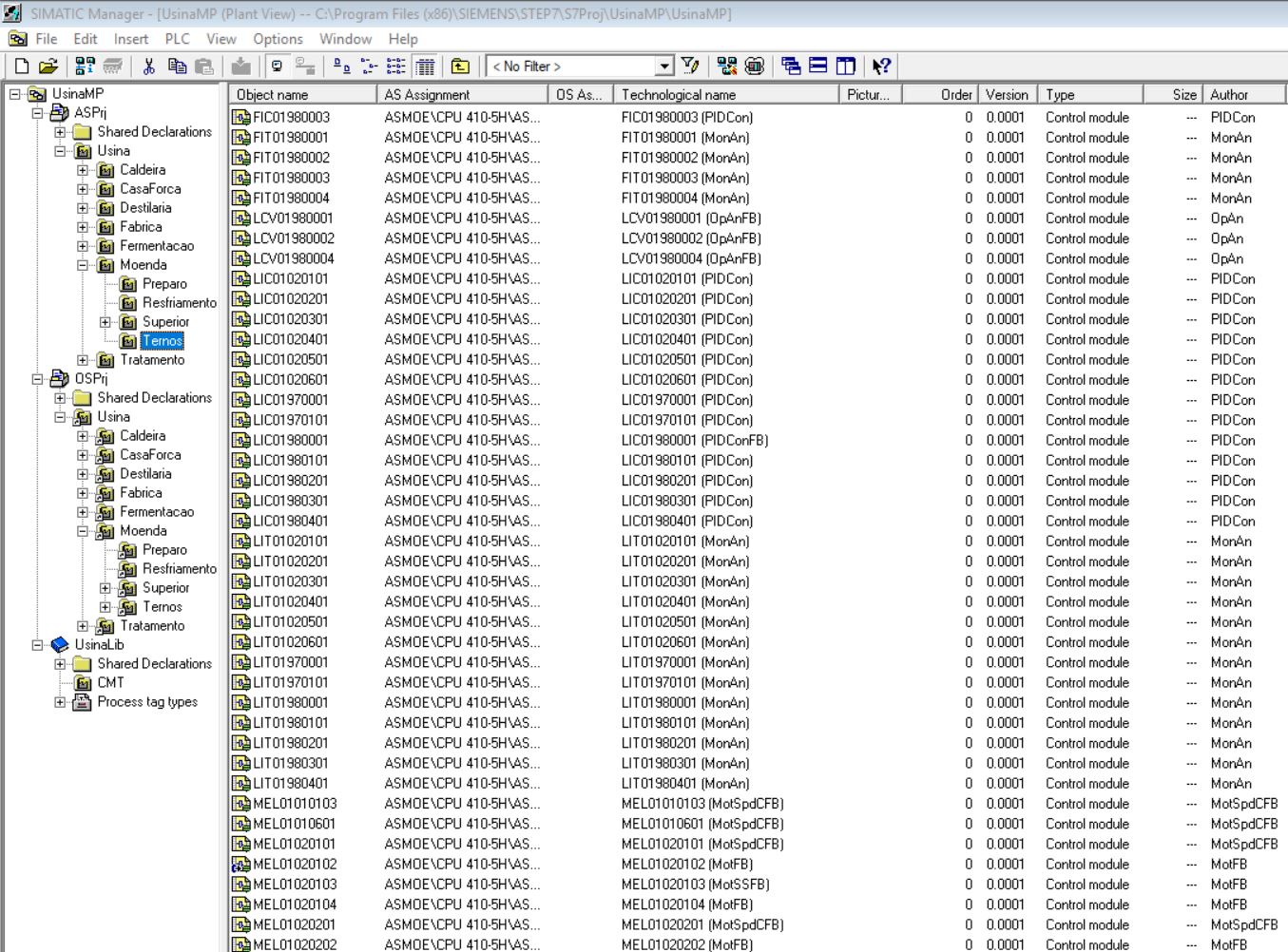

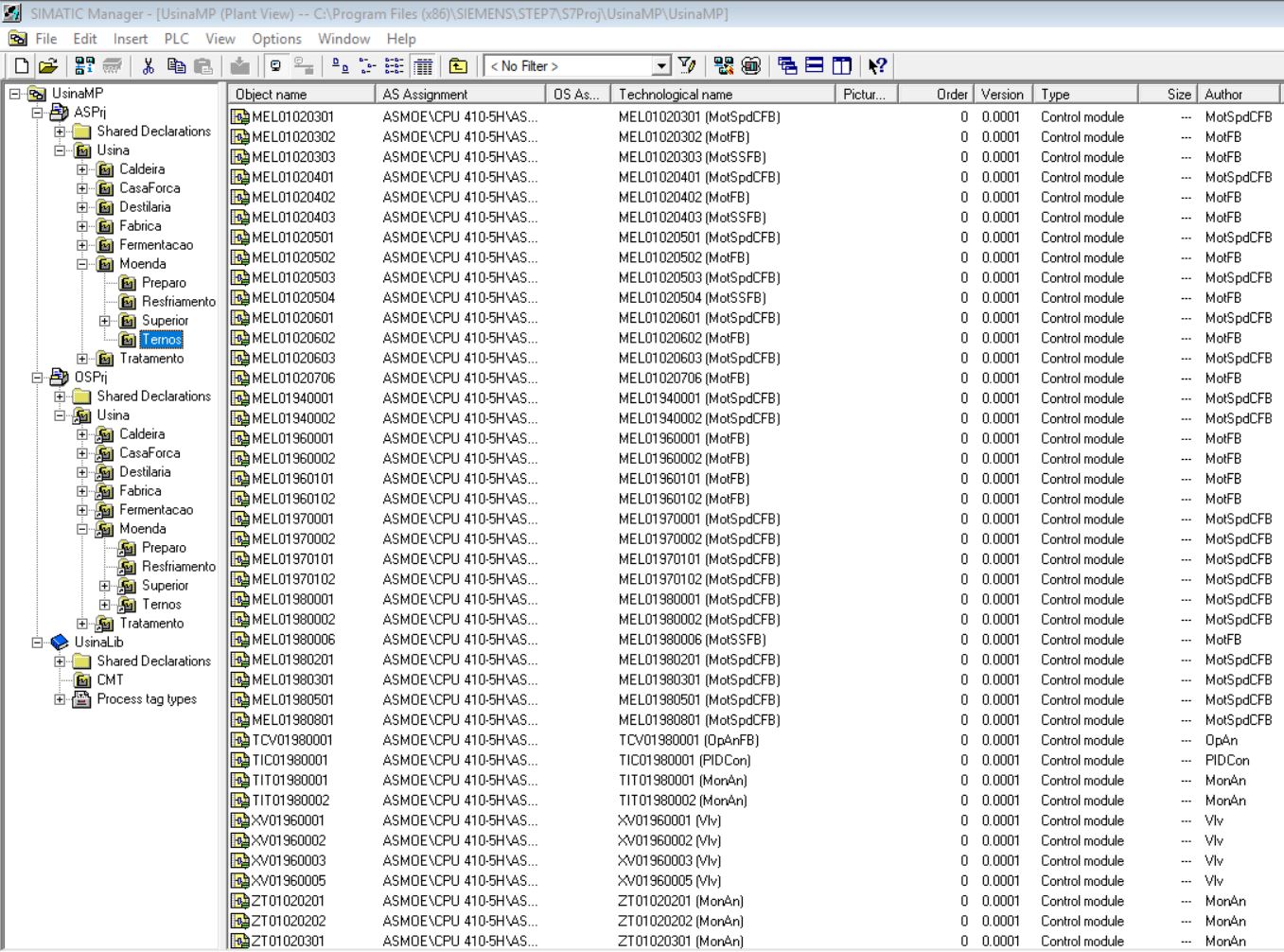

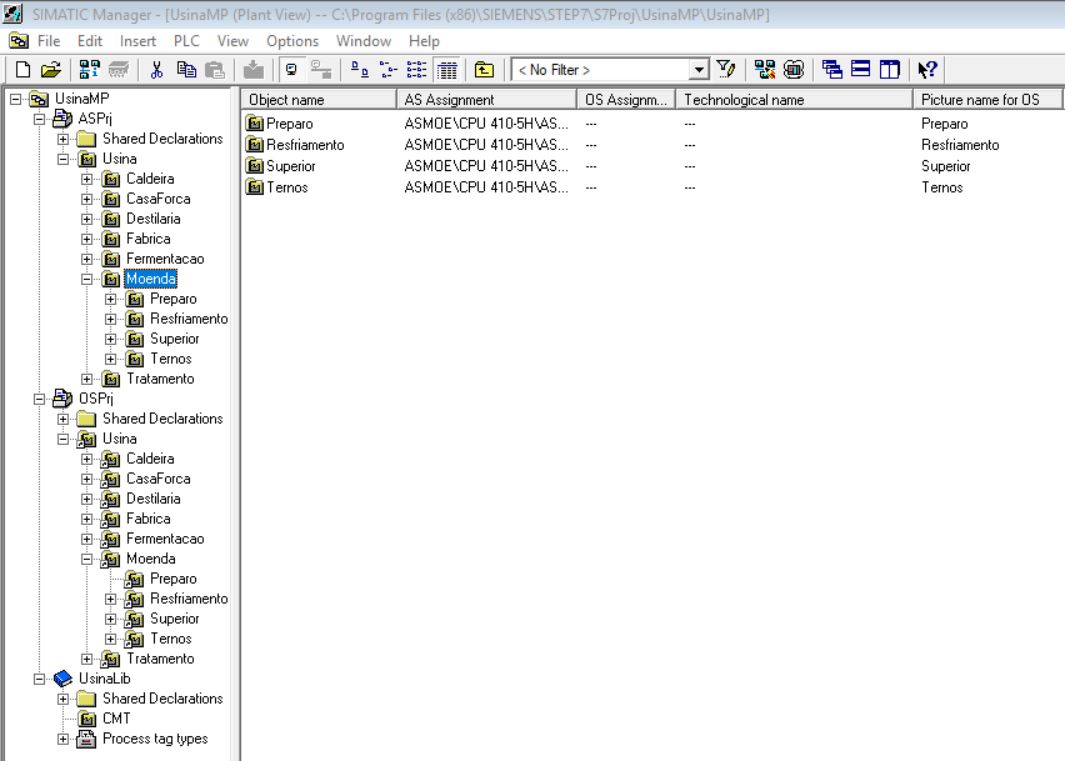

• Criado Control Modules a partir do Control Module Type MonAn da Master Data Library em suas devidas sub-pastas. Ajustados ranges e unidade das entradas e saídas analógicas.
